ProdottoDescrizione

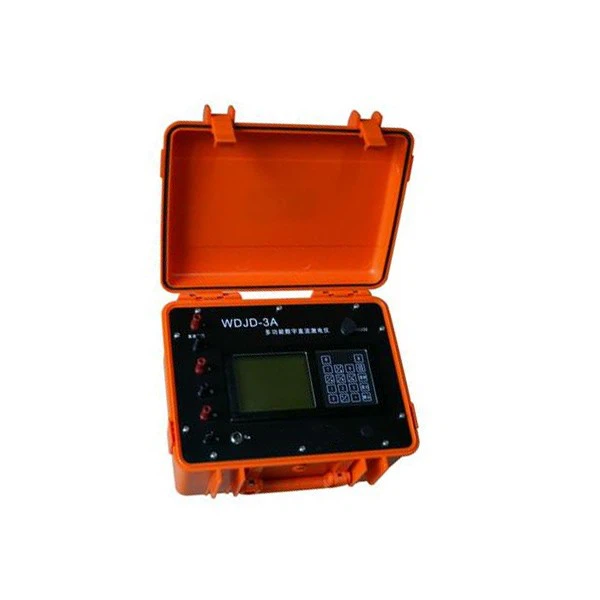

Il misuratore di resistività geofisica WDJD-3A, sviluppato da RanCheng Machinery, è uno strumento digitale multifunzione per la resistività CC e la polarizzazione indotta progettato per l'esplorazione versatile del sottosuolo. Compatto e leggero, integra funzioni di trasmissione e ricezione e supporta rilevamenti ad alta-densità se abbinato a un convertitore ad alta-densità. Con una corrente di uscita di 5 A e una tensione di 900 V, può essere utilizzato anche con lo switcher multielettrodo WDZJ-4 per eseguire l'imaging di resistività 2D multielettrodo.
Basato sugli anni di esperienza di progettazione e produzione di RanCheng Machinery, il misuratore di resistività geofisica WDJD-3A offre misurazioni ad alta-precisione, acquisizione rapida dei dati e buona espandibilità. I suoi dati possono essere facilmente integrati con altri software di resistività multielettrodo per un'interpretazione efficiente. Ciò lo rende adatto per un'ampia gamma di applicazioni, tra cui l'esplorazione mineraria, le indagini geofisiche urbane, la valutazione delle infrastrutture, la geologia idrologica e ingegneristica e la prospezione geotermica.
Parametri tecnici
WDJD-Misuratore di resistività geofisica digitale multifunzione 3A
- Canale di tensione: ± 6 V, precisione: se Vp maggiore o uguale a 10 mV, ± 5‰ ± 1LSB; se Vp < 10mV, ±1% ± 1LSB.
- Impedenza di ingresso: maggiore o uguale a 50 MΩ
- Precisione di polarizzabilità apparente: ±1% ± 1LSB
- Intervallo di compensazione SP: ±1 V
- Canale corrente: 5 A, precisione: se Ip maggiore o uguale a 10mA, ± 5‰ ± 1 LSB; se Ip < 10 mA, ±1% ± 1LSB.
- Soppressione: maggiore o uguale a 80 dB per interferenze elettriche ed industriali con frequenza di 50 Hz (interferenza di modo comune o interferenza di modo differenziale).
- Potenza di trasmissione massima: 4500 W (solo durante l'esecuzione di rilevamenti IP/resistività generali. Per quanto riguarda l'imaging di resistività multi-elettrodo, la potenza di trasmissione massima è 1125 W, limitata dallo switcher WDZJ-4)
- Tensione massima in uscita: 900 V (1800 V da picco a picco, solo per resistività generale/rilevamento IP. Per quanto riguarda l'imaging di resistività multi-elettrodo, la tensione di trasmissione massima è 450 V CC, limitata dallo switcher WDZJ-4) Manuale dell'utente del misuratore IP/resistività CC digitale multifunzione WDJD-3A
- Corrente massima in uscita: 5A (solo per rilevamento resistività/IP generale. Riguardo
- imaging di resistività multi-elettrodo, la corrente in uscita massima è 2,5 A CC, limitata dallo switcher WDZJ-4)
- Ampiezza dell'impulso: 1~60s, rapporto di lavoro 1:1
- Temperatura di funzionamento: -10 gradi ~50 gradi, 95% di umidità relativa
- Temperatura di stoccaggio: -20 gradi ~60 gradi
- Fonte di alimentazione del mainframe: otto celle a secco di dimensione-D (o batterie al nichel-cadmio con le stesse specifiche)
- Corrente complessiva: inferiore o uguale a 55 mA
- Peso: Inferiore o uguale a 7 Kg
- Dimensioni (L×L×A): 310 mm x 210 mm x 210 mm
- Temperatura di funzionamento: -10 gradi ~50 gradi
Configurazione standard
|
NO. |
Descrizione |
Quantità |
|
1 |
WDJD-Misuratore IP/resistività CC digitale multifunzione da 3A |
1 set |
|
2 |
Cavo di comunicazione speciale |
1 pz |
|
3 |
Adattatore USB |
1 pz |
|
4 |
Disco U-del documento |
1 pz |
|
5 |
WDJD-Manuale utente del misuratore IP/resistività CC digitale multifunzione 3A |
1 pz |
|
6 |
Elettrodo di ferro |
10 pezzi |
|
7 |
Elettrodo solido non-polarizzato |
2pz |
|
8 |
Filo di prova R |
1 pz |
|
9 |
Zaino |
1 pz |
|
10 |
Cinghie |
1 pz |
|
11 |
Fusibile |
10 pezzi |
Pannello frontale del misuratore di resistività geofisica WDJD-3A
Schermo: ampio display LCD da 160×128 pixel per una chiara visualizzazione delle curve e dei dati di misurazione.
Tasti di accensione: pulsanti ON e OFF sul-pannello anteriore. Premere ON per accendere, OFF per spegnere.
Tastierino a 16 tasti: supporta l'immissione di dati e le operazioni di sistema.
Tasti 0–9: inserisci le cifre e seleziona le opzioni del menu.
Tasti ← e →: spostano il cursore a sinistra o a destra durante la visualizzazione delle curve.
Tasti ↑ e ↓: spostano le curve verso l'alto o verso il basso; regolare il contrasto dello schermo sull'interfaccia principale; ingrandire o rimpicciolire durante la visualizzazione di dati o curve.
Tasto "·": inserire i punti decimali; scorrere verso il basso i dati o ridurre le curve.
Tasto "±": inserisci simboli positivi/negativi, aumenta l'ampiezza della curva o passa dalla visualizzazione inglese a quella cinese.
Tasto Cancella: cancella i numeri inseriti o i dati memorizzati.
Tasto Funzione/Memorizza: salva i risultati della misurazione quando viene visualizzata un'icona non salvata; in caso contrario, utilizzarlo per selezionare le funzioni di sistema.
Tasto Esci: esce dal menu corrente o annulla l'immissione dei dati.
Tasto Invio: conferma l'immissione o la selezione.
Terminali A, B: terminali di uscita per elettrodi di corrente. Collegare "A" all'elettrodo di corrente A e "B" all'elettrodo di corrente B (chiamato anche C1, C2 in alcuni standard).
Terminali M, N: terminali di ingresso per elettrodi potenziali. Collegare "M" all'elettrodo potenziale M e "N" all'elettrodo potenziale N (chiamato anche P1, P2 a livello internazionale).
Terminali DC HV + / −: collegare ai terminali positivo e negativo della fonte di alimentazione DC.
Porta RS232: interfaccia seriale standard per trasferire i dati misurati a un computer e collegarsi a uno switcher multi-elettrodo per l'imaging della resistività 2D.
Presa resistenza di terra: collegare un elettrodo di riferimento per misurare la resistenza di terra dell'elettrodo.
Alam: Bruil-cicalino per indicare avvisi o condizioni anomale.
Caratteristiche principali
Misurazioni ad alta-precisione
Supporta misurazioni di resistività apparente, polarizzazione indotta e potenziale automatico con compensazione automatica della deriva e della polarizzazione dell'elettrodo.
Tecnologia anti-interferenza avanzata
Il filtraggio multi-fase, l'amplificazione del segnale e la soppressione integrata delle interferenze CC garantiscono dati affidabili anche in condizioni di campo difficili.
Protezione robusta
Protezione integrata da sovratensione, sovracorrente e circuito aperto AB-per la trasmissione e protezione istantanea da sovratensione per la ricezione.
Funzionamento intuitivo
L'ampio touchscreen con menu cinesi e soli 16 tasti semplifica le operazioni sul campo; le curve di misurazione possono essere visualizzate direttamente sullo schermo per una rapida interpretazione.
Connettività e diagnostica
L'interfaccia RS-232C consente la connessione ai computer per ulteriori analisi; il programma diagnostico integrato identifica guasti e problemi dei componenti chiave.
Archiviazione dati e sicurezza energetica
Memorizza fino a 2.250 punti in modalità resistività/IP e 3.500 punti in modalità resistività/auto-potenziale; i parametri e i dati rimangono protetti quando è spento o si cambiano le batterie.
Modalità di sondaggio flessibili
Offre nove metodi comuni di rilevamento sul campo, cicli di lavoro regolabili e costanti di spaziatura degli elettrodi pre-memorizzate per una configurazione rapida.
Durabilità
Il design completamente sigillato offre resistenza all'acqua- e alla polvere-per un utilizzo prolungato sul campo.
Calcolatrice integrata
Supporta il calcolo rapido delle costanti dei dispositivi di campo e altri calcoli di routine.
Misure supportate e parametri chiave
Il misuratore IP/resistività CC digitale multifunzione WDJD-3A è progettato per l'esplorazione geofisica versatile e offre misurazioni precise delle proprietà del sottosuolo. Supporta le seguenti misurazioni e parametri chiave:
Resistività apparente (ρs)
Misura la resistività terrestre utilizzando la corrente (I) e la differenza di potenziale (V) tra gli elettrodi. Il misuratore calcola la resistività apparente in base alla serie di elettrodi, fornendo dati accurati anche in condizioni sotterranee non-uniformi.
01
Polarizzazione indotta (IP)
Cattura la risposta alla polarizzazione per identificare la mineralizzazione e le strutture geologiche. Le forme d'onda tipiche forniscono informazioni sulle caratteristiche del sottosuolo.
02
Auto-potenziale (SP)
Misura le differenze di tensione naturali nel terreno, utili per rilevare le acque sotterranee, le zone di faglia e altre caratteristiche geologiche.
03
Supporto per array di-elettrodi multipli
Compatibile con varie configurazioni di serie di elettrodi, come il sondaggio elettrico verticale a 4-poli (4P-VES) e metodi combinati, consentendo profilazione flessibile e sondaggi ad alta densità.
04
Parametri del metallo (G1–G7)
Calcola i fattori dei metalli utilizzando la polarizzabilità e la resistività apparenti per valutare la potenziale mineralizzazione nei punti di rilevamento.
05
Resistenza di terra (REterra)
Il monitoraggio-incorporato garantisce un'uscita di corrente stabile, anche in condizioni di messa a terra variabili, migliorando l'affidabilità della misurazione.
06
Analisi avanzata del decadimento
Misura il tempo di dimezzamento del decadimento (TH) e il tasso di decadimento (D) dei dati di polarizzazione indotta, fornendo informazioni dettagliate sulle proprietà del sottosuolo.
07
Pianificazione flessibile
Supporta parametri di distanza degli elettrodi e vari tipi di rilevamento, tra cui profilazione elettrica e sondaggio elettrico, consentendo un'acquisizione dati efficiente in ambienti geologici complessi.
08
Questo sistema di misurazione completo rende il misuratore di resistività geofisica WDJD-3A adatto per l'esplorazione mineraria, il rilevamento delle acque sotterranee, le indagini strutturali e dei vuoti, la geologia ingegneristica e la prospezione geotermica.
Applicazioni e vantaggi
Il misuratore di resistività geofisica WDJD-3A di RanCheng Machinery aiuta i clienti ad affrontare una serie di sfide del sottosuolo del mondo reale-. Nell'esplorazione mineraria, consente la rapida identificazione delle risorse metalliche e non metalliche,-supportando una pianificazione efficiente di perforazione e scavo. Per le indagini idrologiche e delle acque sotterranee, lo strumento è in grado di rilevare gli strati acquiferi e valutare le falde acquifere, fornendo dati preziosi per una gestione idrica sostenibile.
Nella valutazione delle infrastrutture, il misuratore di resistività geofisica WDJD-3A può rivelare faglie, vuoti o potenziali zone deboli in ponti, dighe e argini, contribuendo a prevenire cedimenti strutturali e migliorare la sicurezza. Supporta inoltre la geofisica urbana e ingegneristica fornendo mappe chiare del sottosuolo per progetti di costruzione, strade e pianificazione dello sviluppo urbano. Inoltre, il misuratore è efficace nei progetti geotermici, consentendo ai professionisti di valutare le risorse di calore sotterranee e ottimizzare le strategie di esplorazione energetica.
